本文章來自國外，純機器翻譯，有些語句讀起來不連貫，但總體上不影響理解。由于篇幅太長，本文分成上下兩篇來發表。一共從6大方面來詳細解讀什么是實驗室化學通風柜。

1. 一、通風柜的用途和重要性

2. 二、通風柜設計

1. 1、窗扇開口

2. 2、通風

3. 3、通風柜的類型

3. 三、通風柜性能指標

4. 四、通風柜評估和維護

5. 五、正確的通風柜技術和實踐

6. 六、通風柜的誤解和局限性

一、通風柜的用途和重要性

實驗室化學通風櫥是實驗室中最常用的局部排氣通風系統，并且是用于控制吸入有害物質的主要方法。正確使用通風柜時，通風柜為用戶提供了很大程度的保護。了解通風柜的局限性，適當?shù)木S護技術以及通風柜的整體設計，可以確保您使用危險材料時的安全?；瘜W通風柜的目的是通過控制排放有害或有氣味的化學物質來防止有害物質釋放到一般的實驗室空間中。萬一發生意外泄漏，通風櫥將容納泄漏的化學物質，并將煙霧排離使用者和實驗室區域。

哪種類型的有害物質需要化學通風櫥？

要確定是否需要在化學通風櫥內使用化學藥品，請首先檢查安全數據表（SDS）。SDS第2節中的陳述，例如“請勿吸入粉塵，煙霧或蒸氣”或“吸入有毒”，表明需要使用通風櫥。作為最佳實踐，請盡可能使用化學通風櫥進行所有涉及處理開放化學藥品（例如制備溶液）的工作。

二、通風柜的設計

化學通風柜是一個通風的外殼，用于捕獲和排出蒸汽，氣體和納米顆粒。排風扇通常位于建筑物的頂部，并通過連接到引擎蓋的管道將空氣吸入，并將其排放到大氣中。

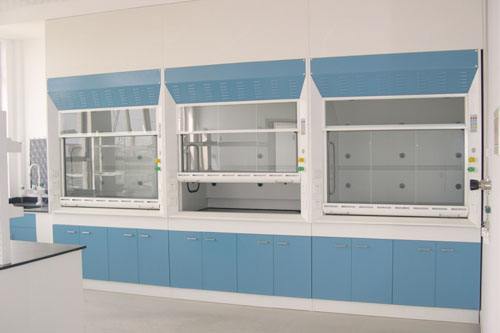

典型的通風柜設計

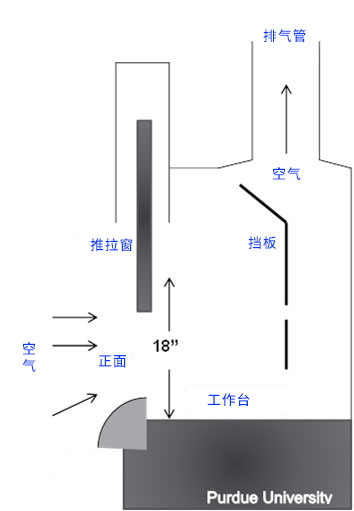

通風柜氣流圖

窗扇：玻璃“窗口”，可以垂直，水平或兩者結合地打開和關閉。窗扇保護用戶。

擋板：  位于發動機罩的后部，它們將空氣引導至適當?shù)姆较?。擋板可以調節，其位置取決于所用化學品的蒸氣密度。

排氣管：  該管將通風櫥連接到排氣系統，并充當化學物質向外部空氣傳播的路徑。

臉部：  將空氣吸入通風櫥的開口。引擎蓋的表面與垂直框格平行，是進行速度測量的平面。

翼型箔：  箔片位于引擎蓋的前邊緣，采用空氣動力學設計，可將空氣導入引擎蓋，以減少湍流并更有效地容納化學物質。

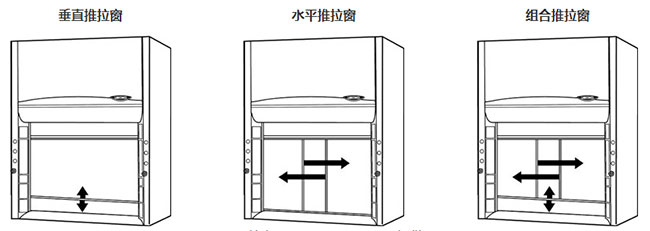

（一）?窗扇開口

垂直：窗扇可上下升降，是使用大玻璃窗將使用者擋住污染物的最佳選擇。垂直框格為框架，沿著安裝在發動機罩壁內部的軌道移動，并通過鋼纜，滑輪或鏈條和鏈輪系統上下拉動。當使用帶有垂直開口的引擎蓋時，將窗扇提升到指定的工作高度，通常在工作表面上方18英寸，這由REM檢查標簽上的黑色箭頭指示。不使用時，請關閉垂直通風櫥窗扇，以最大程度地提高安全性和密閉性。這種做法將改善實驗室的空氣質量并減少能耗。

水平：窗扇左右移動，由多個窗格組成。由于窗扇永遠不會完全打開，因此這使用戶在通風櫥的特定區域有更大的工作自由度，同時降低了成本。REM將張貼針對水平窗扇開口的批準標簽，確認水平窗扇開口（以英寸為單位）。 不使用時，請關閉水平通風櫥面板，以實現最大程度的安全和密閉。 這種做法將改善實驗室的空氣質量并減少能耗。

組合：這是一個帶框的窗扇，其垂直窗格中內置了水平窗格系統。REM將測量每個窗扇位置的風速，并將工作高度以及水平窗框貼紙張貼到通風櫥中。一次只能在一個方向上使用窗扇。 不使用時，請同時關閉窗扇和水平面板，以實現最大程度的安全和圍堵。  這種做法將改善實驗室的空氣質量并減少能耗。

（二）通風柜和窗扇外殼

（三）??通風

恒定風量（CAV）：無論水平或垂直窗扇位置如何，這種類型的通風柜始終都排放相同數量的空氣。隨著窗扇的打開和關閉，引擎蓋表面的風速將發生變化。

可變風量（VAV）：這種類型的通風柜包含一個面風速控制裝置，該控制裝置控制風扇的轉速，以保持通風柜面風速恒定。這種類型的排氣裝置不管窗扇的位置如何，都可實現最佳的發動機罩性能，并通過降低窗扇關閉時的空氣流速來顯著節省能源。當您不在VAV通風櫥中工作時，關閉窗扇，關閉燈，并節約能源。

認為  安全。認為  綠色。

您可能會注意到此標簽貼在通風柜上；表示它可以作為VAV罩使用。

可能出現在可變風量通風柜上的貼紙

可以通過聯系物理設施工程來評估當前未使用的任何通風柜，以確定是否可以暫時關閉（休眠）  。 致電PF工程公司以關閉通風櫥可以減少為風扇供電的電力，從而節省能源，減少溫室氣體排放，并每年為您的大學節省數千美元。

（四）通風柜的類型

常規實驗室用途：在普渡大學校園內發現的常規通風櫥，已被批準用于常規化學，放射性同位素以及致癌物或有毒化學工作。

高性能：這些通風柜具有密封性增強功能，可在保護操作員的同時以較低的工作面速度運行。由于排出的室內空氣較少，因此可以節省能源。REM將在高性能引擎蓋上貼上特殊的標準操作程序標簽，以告知用戶大學確定的適當風速范圍。

高氯酸：配有不銹鋼或PVC管道以及適當定時的水沖洗系統的特殊頭罩。每次使用酸煙罩后必須使用沖洗系統。在一般的實驗室通風櫥中使用高氯酸可能會導致酸蒸氣沉淀到管道系統上，并產生爆炸性的高氯酸鹽晶體。如果酸性晶體暴露在振動和爆炸下，則可能使引擎蓋使用者或維修人員遭受嚴重傷害或死亡。

高氯酸通風櫥警告標簽

聚丙烯（耐酸）：稀酸可在大多數通風櫥中于室溫下使用，但如果要進行酸消化，加熱或與濃酸一起使用，例如：HF，Aqua Regia，硝酸，Piranha Solutions等。 ，需要耐酸煙罩和風管。強酸會腐蝕普通實驗室通風櫥中發現的管道。由聚丙烯材料制成的通風柜經久耐用，經久耐用。

步入式抽油煙機：步入式抽油煙機配有落地式設計，專門用于排出與大型實驗室設備一起使用的化學藥品。使用步入式抽油煙機時，將底部窗框關閉到地板上，僅將頂部窗框升高到REM的指定工作高度。請勿遮擋引擎蓋正面的區域。

無管道過濾：  設計用于在廢氣通過吸收性材料（例如活性炭）時從工作區域中清除潛在的有害煙霧和蒸氣。有時，要求REM部門批準購買用于研究實驗室的無導管，過濾式通風柜。我們不建議使用無管通風柜。我們認為無管通風柜不能提供可靠的防護，防止化學物質暴露，并且認為它們實際上可能給工人帶來錯誤的安全感。

無管罩的吸引力在很大程度上是經濟的，因為它不需要傳統罩需要將煙氣排到外面的昂貴的管道系統。但是，實際上，這些引擎蓋需要經常注意，并且如果不仔細選擇，也無法提供足夠的保護。在許多情況下，該過濾器是為特定化學物質設計的，不會針對典型的研究型大學實驗室中使用的各種當前和將來的化學物質提供保護。與滲透和從吸收性材料解吸蒸氣有關的問題困擾著無管通風櫥。各部門還將面臨更換木炭過濾器和處置舊/舊過濾器（這將被分類為危險廢物）的費用。因此，根據使用量，所有者的年度維護成本可能超過幾百美元。還已知用于無管排風罩的內部鼓風機很大，并且妨礙實驗室內的有效通信。通風柜，無論是管道輸送還是經過過濾的通風柜，都應僅在完全用盡的實驗室中安裝，且稀釋通風率最低應為每小時換氣6至8次。通風法規不允許將帶有通風櫥的實驗室空間的一般回風或廢氣再循環到教室或辦公室。

如果部門正在采購或擁有無管通風櫥，則他們必須制定書面的實驗室標準操作程序（SOP），其中必須包括以下內容：

1. 在其所在位置進行與其使用相關的危害評估

2. 根據制造商的說明和建議使用它

3. 僅將其用于不會引起火災或中毒危害的有害蒸氣和粉塵

4. 醒目張貼告示牌，告知用戶，實驗室人員和維護人員以下內容：

1. 允許在引擎蓋中使用的化學藥品

2. 使用的過濾器類型，其局限性和變更時間表

3. 過濾器的收集效率和突破性可能會在使用多種化學品的地方發生變化，從而導致過濾器更早地突破

4. 注意和警告，抽油煙機使房間內的空氣再循環，許多低分子量的化學物質可能會從過濾器中剝離出來并重新進入房間

三、通風柜性能指標

性能指標是重要的安全設備，必須定期對其進行監視，并且對于普渡大學校園內的每個化學通風柜都是必需的。每個通風柜都應配備一個監測裝置，用于連續測量空氣流量，并向通風柜用戶提供可見的讀數。普渡大學實驗室中最常見的視覺性能指標類型是差壓壓力計或壓力表以及數字監控設備。密切注意數字或張貼的讀數對實驗室人員的健康和安全很重要。性能指標損壞或丟失可能會導致實驗室占用者不了解氣流變化，并增加了化學暴露的風險。如果您認為引擎蓋缺少性能指標，則說明您當前的設備已損壞或超出范圍；

傾斜壓力計：檢測系統安裝在稍微傾斜的位置；能夠測量高于和低于大氣壓的壓力。REM提供紅色表油，用于量化通過與總大氣壓力差的變化測得的速度壓力。在普渡大學校園內發現的壓力表將是以下兩種類型之一。每年檢查一次風速測量值時，REM都會校準該設備，并將讀數和日期記錄在貼紙上。 記錄的讀數中水柱的±0.05英寸之差  可能表示通風櫥的風速發生了變化。如果化學品的容納量和使用量不足，繼續使用高流量或低流量的通風柜會對使用者和實驗室人員造成危險。

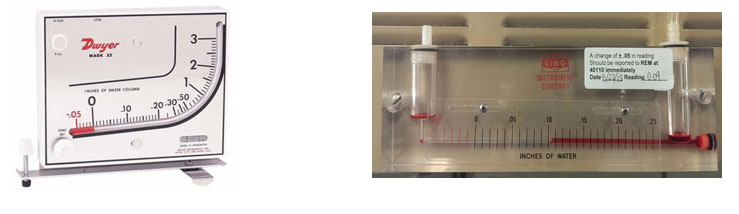

傾斜壓力表的示例

Magnehelic差壓表：監測裝置，用于測量管道中孔口之間或?qū)嶒炇遗c通風櫥排氣管道之間的壓差。它們安裝在引擎蓋的外部，并通過無液壓力表檢測與大氣壓的壓力差。REM將在通風櫥的年度檢查中對Magnehelic進行校準，并記錄指針的位置以供正式閱讀以及日期。 記錄的讀數中水柱的±0.05英寸之差  可能表示通風櫥的風速發生了變化。如果化學品的容納量和使用量不足，繼續使用高流量或低流量的通風柜會對使用者和實驗室人員造成危險。

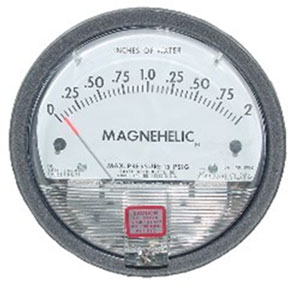

磁壓差計

數字監視設備：此設備使用傳感器測量空氣流速，并具有以英尺/分鐘為單位的顯示和/或帶有警報系統，如果空氣流量超出范圍，則警告用戶。電子通風櫥監控器/控制器可測量空氣流速或窗扇位置。窗扇位置與該窗扇開口區域處的空氣速度相關，以確定面部速度。數字監視器將在屏幕上顯示速度，而一些監視器僅包含一個警報系統，并按相應的顏色進行編碼：

如果您的通風柜控制設備進入警報模式，請聯系REM，以便我們評估通風柜的空氣流速。REM代表將確定空氣流量是否在建議范圍內，并提交維修工作單或建議對數字監控設備進行校準。如果監視設備無法準確讀取并且需要維修，則即使風速在安全范圍內，它也可能會發出警報。指定的區域維護人員通過提交服務要求，18A工單來為您所在地區提供數字顯示器的校準服務。

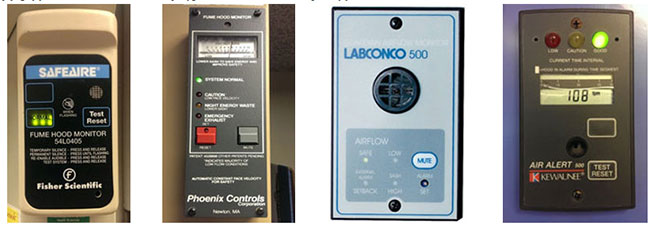

數字監控設備示例
